Objetivo

Instruir al usuario en la correcta configuración de la Balanza Electrónica, para poder realizar la captura automática del peso en la pantalla de Lanzamiento de Carga del Dolphin.


Para ello asista a los siguiente videos o siga los pasos descritos mas abajo:



Video 1:



Video 2:




  1. Prueba de envío de datos da bascula para el computador vía HyperTerminal.

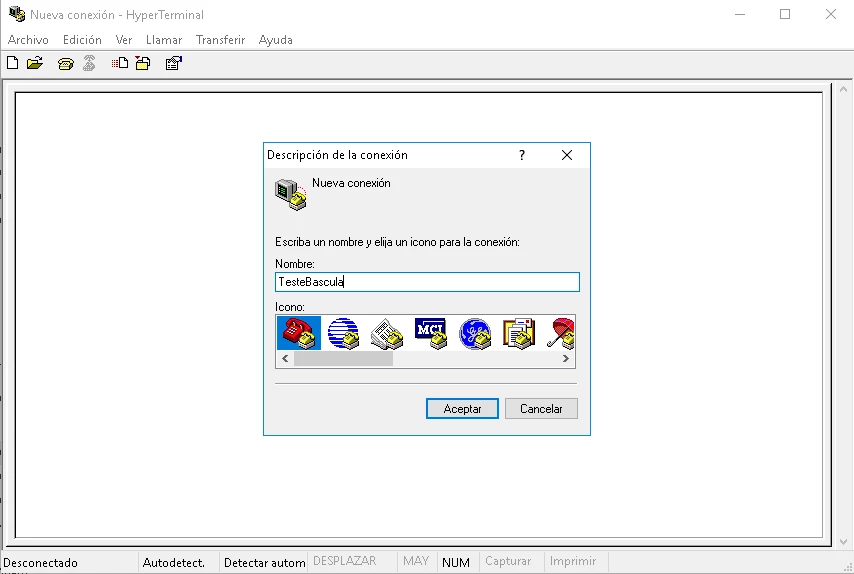

    Nombre para la prueba: TesteBascula después Aceptar.

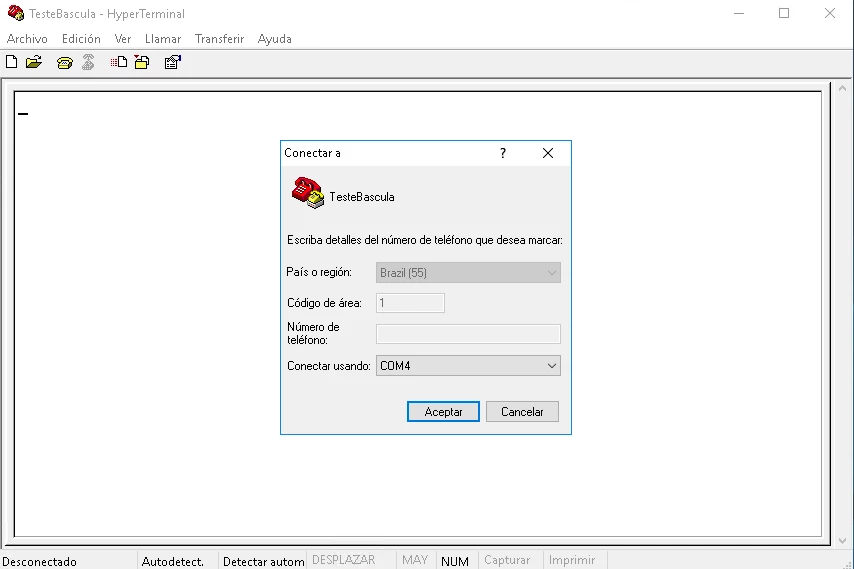

  2. Seleccionar el puerto COM de la báscula, después Aceptar.


  3. Ingresar la configuración del COM de la báscula, por padrón siga como se muestra en la imagen, después OK.

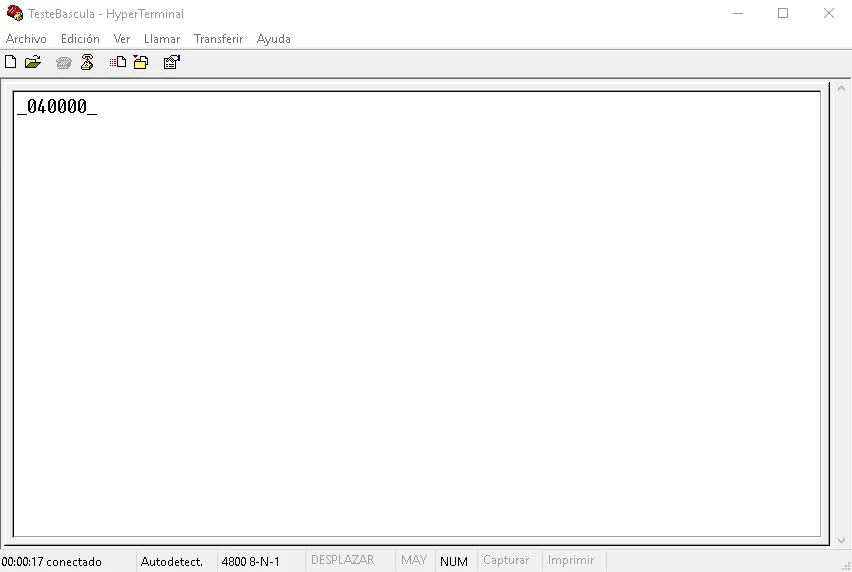

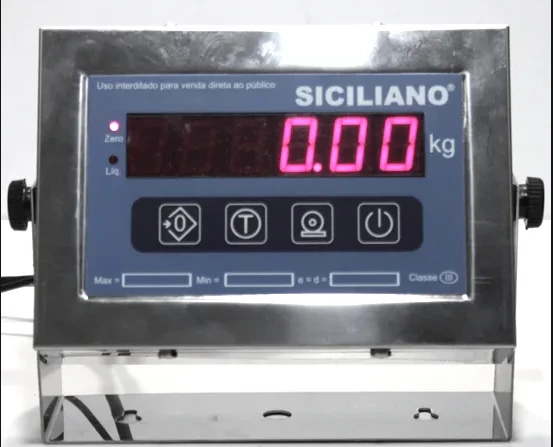

    Ejemplo de peso capturado, comparar con el visor del bascula si es mismo peso.

    La forma de captura en el HyperTerminal depende de la marca y modelo de la bascula.
    A continuación sigue dos ejemplos de como puede capturar el peso.








  4. Configuración de Balanza Electrónica en el Dolphin:
    Ir a la pantalla "Balanza Electrónica" (Utilitarios > Balanza Electrónica).



    EJ: 0032560999900 valor enviado por la bascula en la COM, 13 dígitos, puede ser capturado en el HyperTerminal del Windows.
    En el ejemplo enviado por la COM el peso es 32560 kg entre o valor enviado.
    Longitud: 7 EJ: 0032560999900 -> tamaño total que quiero capturar de dígitos enviados en la COM.
    Sleep: no es obligatorio, puede ser 0.
    Pos. Inicial: 3 EJ: 0032560999900 -> posición inicial donde inicia la captura del peso.
    Casas: 5 EJ: 0032560999900 -> cantidad de dígitos para la captura del peso.

    En el caso de que capture el peso por ejemplo de ésta forma: "+    32560", la Pos. Inicial sería: 5, contando la cantidad de casas hasta el primer digito de la captura del peso.

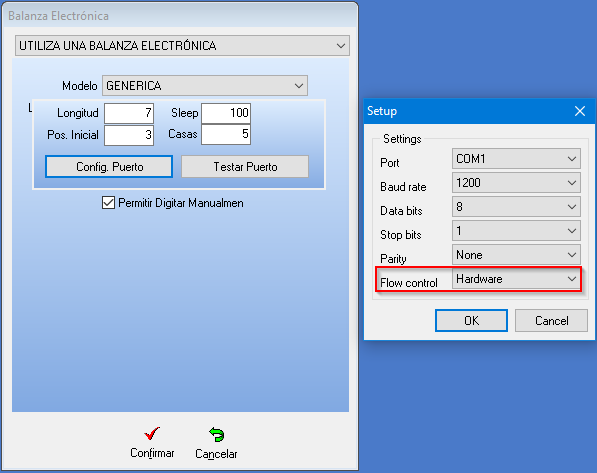

  5. Seguir la misma configuración del COM de hyperterminal en el botón Config. Puerto de la pantalla Balanza Electrónica:


    Importante: En la configuración del Puerto (Setup), seleccionar la opción "Hardware" en el campo "Flow control".
    Eso a modo de asegurar que funcione la opción de capturar el peso automático en Lanzamiento de Carga.


    La opción "Permitir Digitar Manualmente" si está marcado, el usuario va poder ingresar el peso manualmente, sin que sea obligatorio capturar el peso de forma automática.


  6. Para ingresar el peso manualmente, aún después de realizar la captura de peso automática, se tiene otra opción en Administrar → permisos de usuario (Registro > Configuraciones > Administrar):

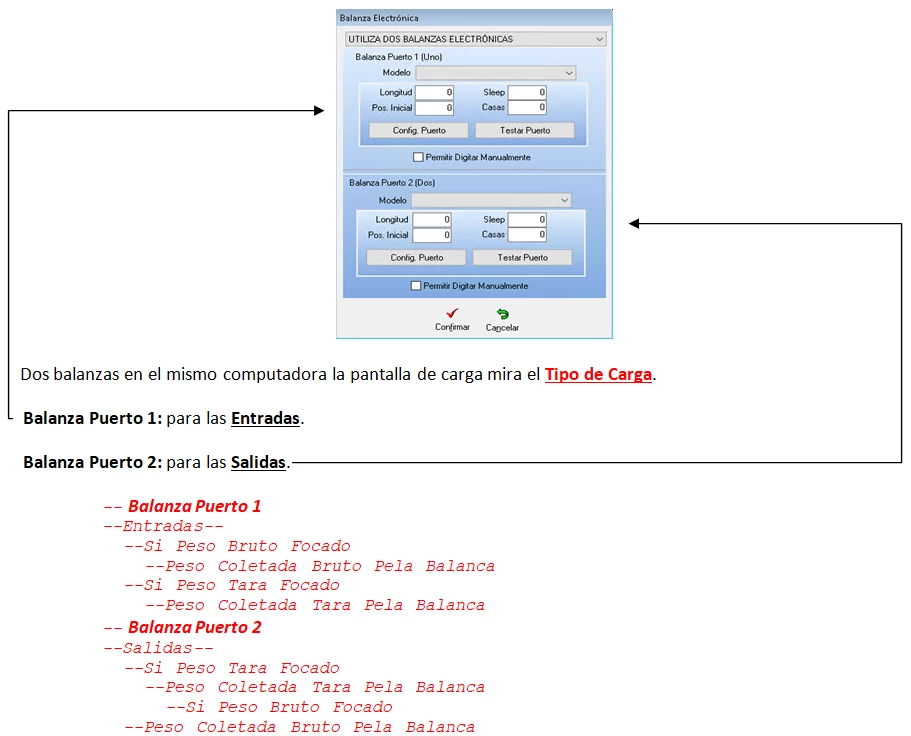

  7. Caso se tenga instalado dos balanzas en la misma computadora, tener en cuenta que debe quedar fijo la báscula para Entrada y la báscula para Salida.
