Objetivo
Instruir al usuario en la correcta configuración de la Balanza Electrónica, para poder realizar la captura automática del peso en la pantalla de Lanzamiento de Carga del Dolphin.
Para ello puede seguir los pasos descritos mas abajo:
1- Debemos obtener el puerto serial de la báscula.
Utilitarios → Balanza Electrónica
Seleccionamos el modelo "GENERICA"
Longitud y Casas : 6, es el tamaño de los dígitos de la balanza.
Sleep : 1000 milisegundos, es el intervalo entre lecturas.
Pos. Inicial: 0, es la posición inicial que será considerada en la lectura.
En “Config. Puerto” : Debemos informar en qué puerto serial está la báscula

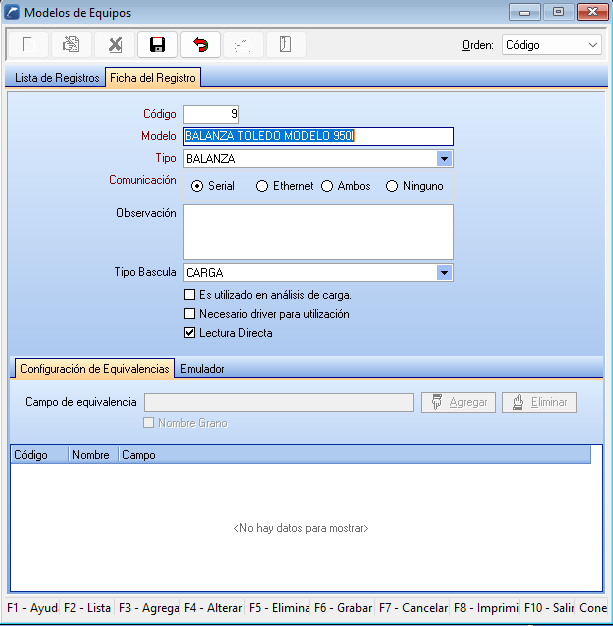

2- Registro → Configuraciones → Modelos de Equipos
Registramos el modelo del equipo
Modelo : es la descripción del modelo.
Tipo : BALANZA
Comunicación: "Serial"
Tipo Bascula : “CARGA”
Lectura Directa : sí

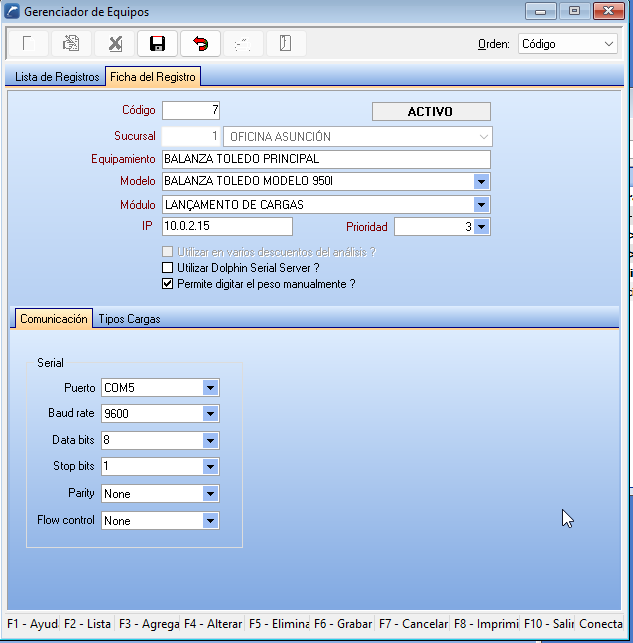

3- Utilitarios → Gerenciador de Equipos
Registraremos la báscula
Equipamiento : es la descripción de la báscula.
Modelo : Seleccionamos el modelo que registramos previamente.
Módulo: Lanzamiento de cargas.
IP : es lo IP de la computadora.
Utilizar Dolphin Serial Server : no.
Permite digitar el peso manualmente: opcional.
Prioridad : 3, es el número de la balanza en Dolphin.
En la pestaña de comunicación, tenemos Serial
Pondremos los mismos datos que registramos anteriormente en el paso 1, Balanza Electrónica
(En este ejemplo la báscula es en COM5)
Puerto : COM5
Baud rate : 9600
Data bits : 8
Stop bits : 1
Parity : None
Flow control : None

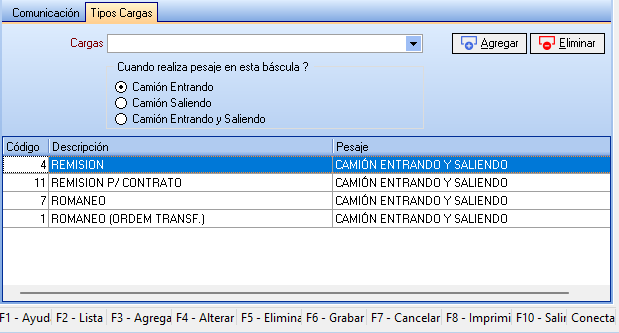

En la pestaña de Tipo Cargas, seleccionamos los tipos de cargas que utilizarán esta báscula
Listo! con estas configuraciones será posible la captura de peso desde el modulo de Lanzamientos de carga.
